En este artículo, exploraremos 7 métodos de fabricación comunes diferentes para productos de PTFE, a saber, moldeo por compresión, extrusión de pistón, extrusión de pasta, moldeo isostático, biselado, mecanizado CNC y moldeo por inyección. Cada método es adecuado para diferentes formas, tamaños y complejidades. Discutiremos los procesos involucrados, los pros y los contras de cada método y las aplicaciones donde se emplean comúnmente.

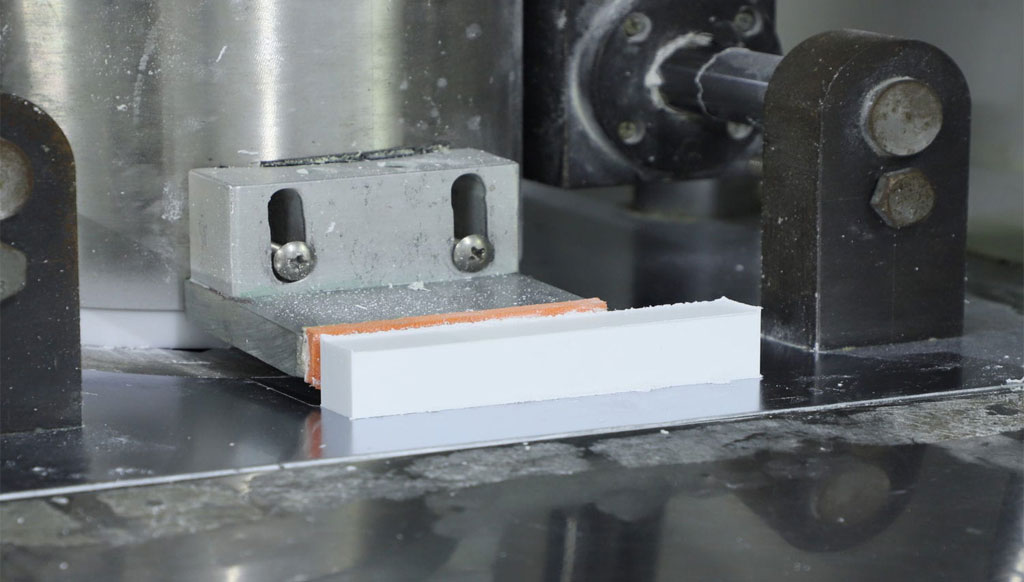

Moldeo por compresión
El moldeo por compresión es un método de fabricación comúnmente utilizado para productos de PTFE. El proceso consiste en colocar polvo de PTFE en la cavidad de un molde y someterlo a alta presión y temperatura. El sistema de presión y calor hace que el polvo de PTFE se fusione y moldee la forma.
Este método puede producir productos de PTFE con formas complejas, alta utilización de materiales, excelente estabilidad dimensional y rentabilidad. Es adecuado para la fabricación de productos como sellos, juntas, cojinetes y componentes personalizados.

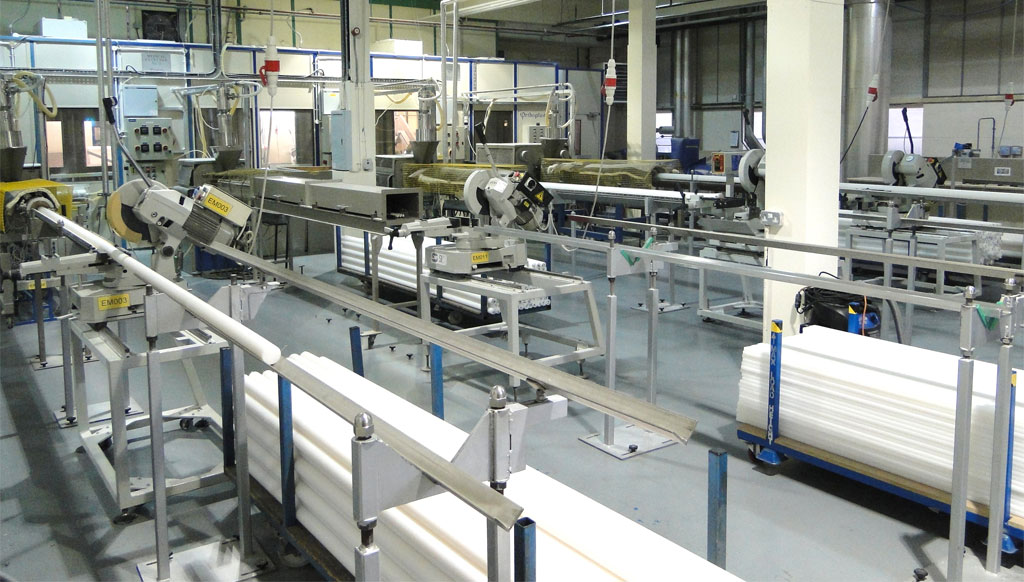

Extrusión de ariete
La extrusión por ram es otro método comúnmente utilizado para fabricar productos de PTFE, especialmente aquellos con longitudes largas o formas de revestimiento continuo, como varillas y tubos.
En este método, el polvo de resina de PTFE se coloca en un barril cilíndrico y un ariete ejerce presión para forzar el material a través de una matriz, lo que da como resultado la forma deseada. A continuación, el PTFE extruido se enfría y se corta en longitudes apropiadas.
La extrusión Ram también tiene la ventaja de un control preciso sobre las dimensiones y el acabado superficial del producto final.

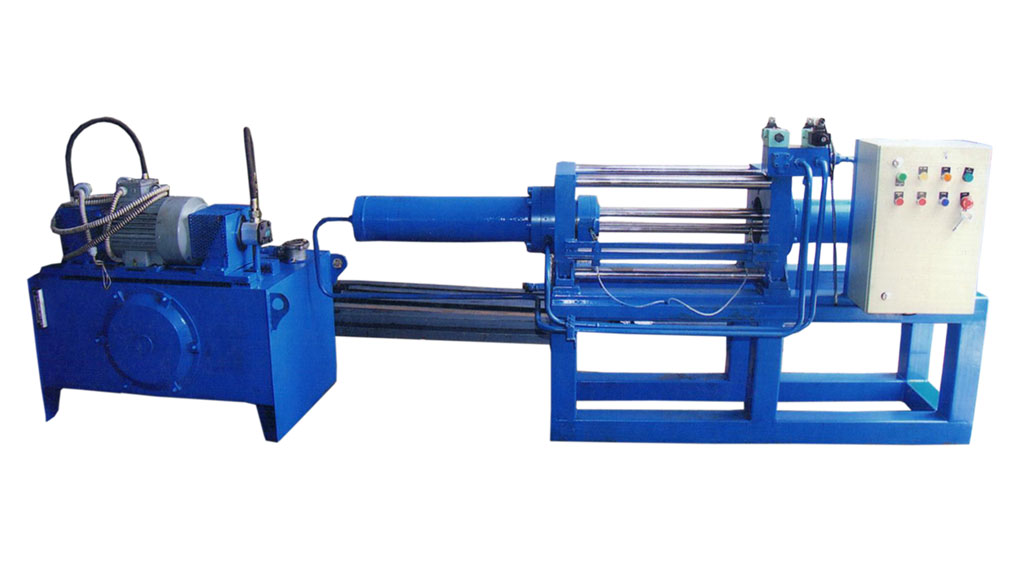

Extrusión de pasta
La extrusión de pasta es un método especializado que se utiliza para fabricar productos de PTFE con detalles extremadamente finos o intrincados, como tubos de paredes delgadas o varillas de diámetro pequeño. En este proceso, el polvo de PTFE se mezcla con un lubricante líquido para formar una consistencia similar a una pasta y luego se extruye a través de una matriz usando un ariete o pistón.
La extrusión de pasta permite la producción de productos de PTFE con geometrías internas complejas, tolerancias estrechas y excelentes acabados superficiales. Ofrece una alta utilización de material y es capaz de lograr estructuras de paredes delgadas.

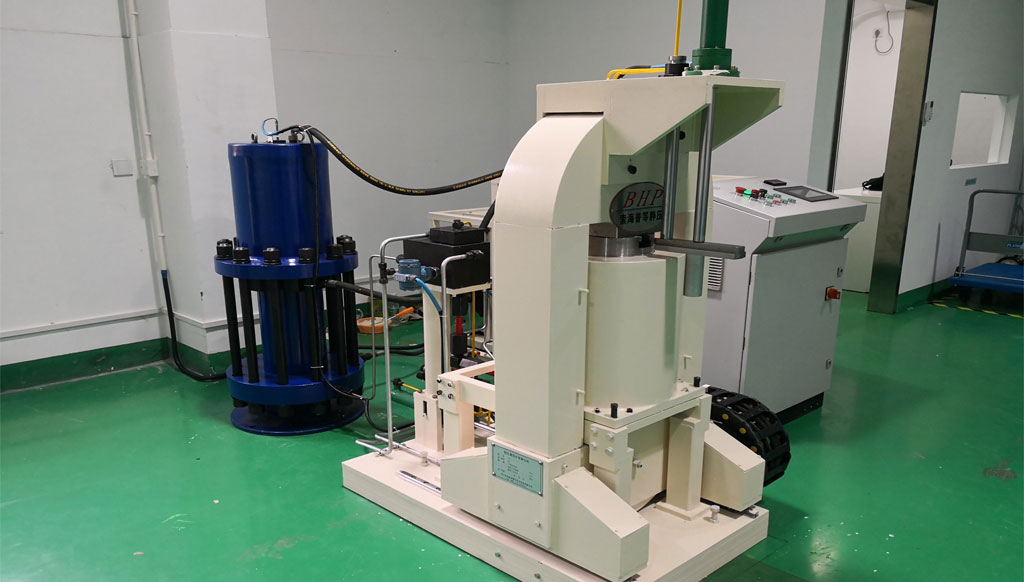

Moldeo isostático
El moldeo isostático, también conocido como prensado isostático en frío (CIP), es un método utilizado para fabricar productos de PTFE con densidad uniforme y propiedades mecánicas mejoradas. En este proceso, el polvo de PTFE se coloca en un molde flexible, generalmente hecho de caucho o elastómero, que luego se somete a alta presión desde todas las direcciones utilizando un medio fluido, generalmente agua o aceite. Esta presión compacta las partículas de polvo de PTFE, dando como resultado una estructura densa y uniforme.
El moldeo isostático es particularmente adecuado para producir componentes de PTFE grandes e intrincados, como válvulas, sellos y juntas. Brinda un dominio excepcional en el mantenimiento de la precisión dimensional y el logro de un acabado superficial refinado. Sin embargo, este método puede consumir más tiempo y requerir pasos adicionales de procesamiento posterior, como sinterización o mecanizado, para lograr la forma final deseada.

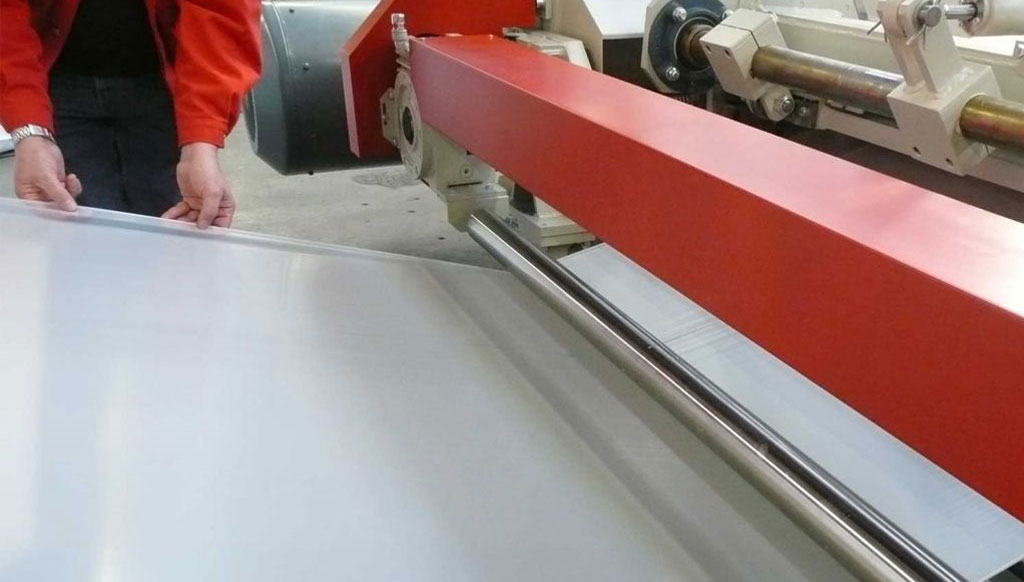

Esquivar
El biselado es un método de fabricación sustractivo que se utiliza para producir láminas o películas delgadas y planas de PTFE con tolerancias de espesor precisas. Implica la eliminación de capas delgadas de un bloque o palanquilla sólida de PTFE para lograr el espesor deseado.
En este proceso, se monta un tocho o lámina de PTFE en un mandril giratorio y se utiliza una hoja de cuchillo para despegar capas delgadas de material de la superficie. La cuchilla avanza a lo largo de la superficie del bloque, eliminando una fina capa de material con cada pasada. El biselado permite la producción de láminas de PTFE con espesores tan bajos como 0,001 pulgadas.

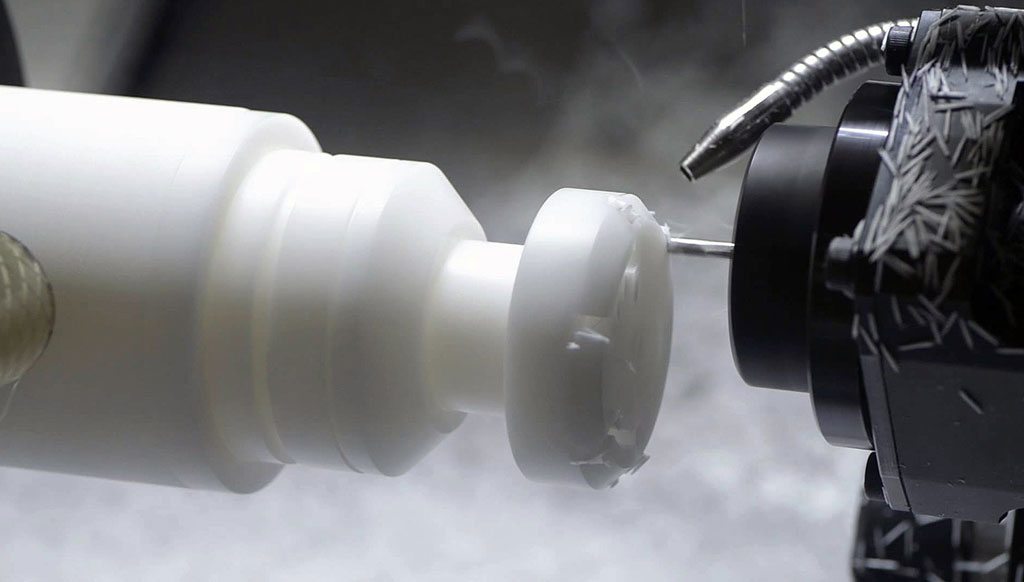

Mecanizado CNC
El mecanizado CNC (control numérico por computadora) es un método sustractivo que se utiliza para fabricar productos de PTFE con geometrías complejas y control dimensional preciso, como bujes, cojinetes y asientos de válvulas.
El proceso emplea herramientas de corte, como taladros, fresas y tornos, para eliminar material y crear la forma deseada con alta precisión y exactitud.
El mecanizado CNC permite la producción de piezas de PTFE muy complejas con tolerancias estrechas. Sin embargo, puede que no sea tan rentable para la producción de gran volumen en comparación con otros métodos como el moldeo por compresión o la extrusión.

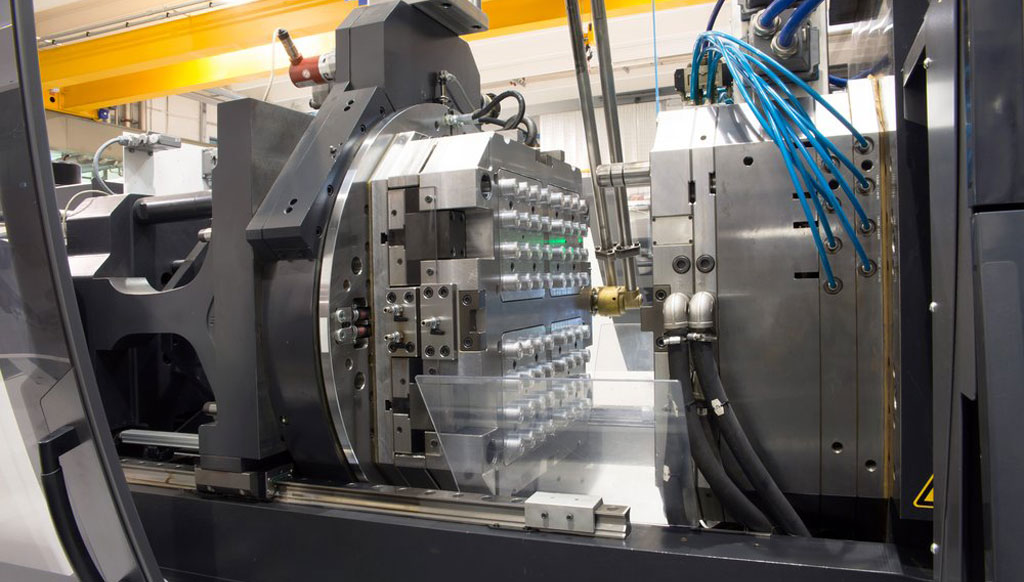

Moldeo por inyección
El moldeo por inyección es un método para una alta producción de productos de PTFE complejos. El proceso consiste en derretir gránulos de resina de PTFE y luego inyectarlos en una cavidad de molde a alta presión. Después del enfriamiento y la solidificación, el producto de PTFE moldeado se expulsa del molde. Se usa comúnmente para fabricar piezas de PTFE como sellos, juntas tóricas, asientos de válvulas y conectores.
Ofrece ciclos de producción rápidos, alta repetibilidad y la capacidad de producir piezas de PTFE con formas complejas. Es un método rentable para la producción de alto volumen, que garantiza una calidad constante de las piezas y excelentes acabados superficiales.
Conclusión
Desde el moldeo por compresión hasta el moldeo por inyección, cada método de fabricación de PTFE ofrece ventajas únicas según las características deseadas del producto y los requisitos de producción.
- El moldeo por compresión proporciona un excelente control sobre las dimensiones y las propiedades mecánicas.
- La extrusión de ariete y la extrusión de pasta son adecuadas para producir varillas, tubos y geometrías complejas.
- El moldeado isostático asegura una densidad uniforme y alta resistencia.
- El biselado permite la producción de láminas delgadas con espesores precisos.
- El mecanizado CNC ofrece alta precisión y versatilidad.
- El moldeo por inyección permite la producción eficiente de piezas de PTFE complejas en grandes volúmenes.
